Mesurydd Amledd Dwbl

Mae Mesurydd Amledd Dwbl yn-offeryn goddefol sy'n gallu gwrthsefyll dirgryniad sy'n dangos yn glir amledd AC tri cham gan ddefnyddio dwy res o gyrs wedi'u tiwnio â chysylltiad gwahaniaethol.

Anfon ymchwiliad

Disgrifiad

Trosolwg Mesurydd Amledd Rhes Dwbl

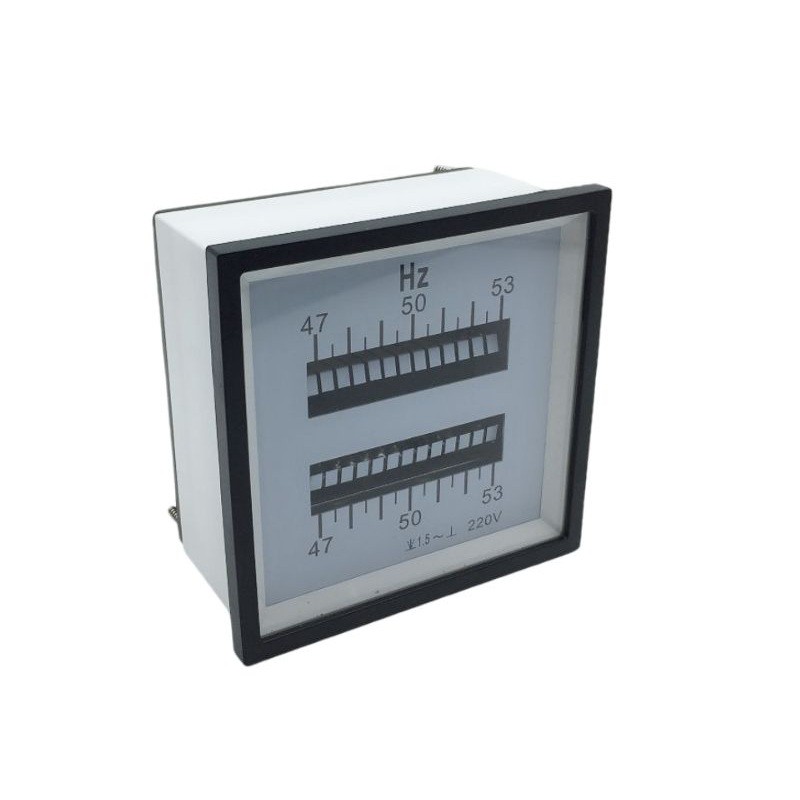

Mae Mesurydd Amledd Dwbl yn fersiwn well o'r offeryn cyrs dirgrynol clasurol. Mae'n cynnwys dwy res gyfochrog o gyrs metel wedi'u tiwnio ac mae wedi'i gynllunio i fesur amledd cyflenwad cerrynt eiledol (AC) tri cham gyda mwy o gywirdeb ac eglurder na'i gymar{-res sengl. Fel y math rhes sengl, mae'n ddyfais analog oddefol, electrofecanyddol.

Egwyddor Gweithio ac Arloesi Allweddol

Ffurfweddiad Rhes Ddeuol: Mae'r mesurydd yn cynnwys dwy set union yr un fath o gyrs, pob rhes wedi'i chysylltu â chyfnod gwahanol o gyflenwad tri chyfnod (dau gam fel arfer, ee L1 a L2).
Dirgryniad a Chanslo Cyfnod: Pan gaiff ei gysylltu â system gytbwys o dri cham, mae'r grymoedd electromagnetig sy'n gyrru'r ddwy res 120 gradd allan o'r cyfnod. Mae hyn yn achosi dirgryniadau allanol (ee, o'r panel neu'r amgylchedd) i effeithio ar y ddwy res yn gyfartal.
Darllen Gwahaniaethol: Y cyrs sy'n dirgrynu gyda'r osgled mwyaf yn y ddwy res yw'r un y mae ei amledd naturiol yn cyfateb i amlder y cyflenwad. Mae dirgryniadau mecanyddol diangen yn ymddangos yn gyfartal yn y ddwy res ac felly'n cael eu "canslo allan" yn weledol neu eu hanwybyddu gan y gweithredwr, gan wneud i'r gwir signal amledd sefyll allan yn glir.

Nodweddion Allweddol a Manteision Dros Rhes Sengl

Imiwnedd Rhagorol i Ddirgryniad: Y brif fantais. Mae'r dyluniad rhes ddeuol yn gweithredu fel mwyhadur gwahaniaethol mecanyddol, gan leihau'n sylweddol wallau a achosir gan ddirgryniadau panel allanol neu amgylcheddol.
Gwell Cywirdeb a Darllenadwyedd: Mewn amgylcheddau dirgrynol, mae'n darparu darlleniad llawer cliriach a mwy dibynadwy, gan fod y cyrs "cywir" yn ddigamsyniol yn fwy gweithgar na'i chymdogion ar draws y ddwy res.
Tri{0}}Cyfnod Penodol: Wedi'i gynllunio'n benodol ar gyfer monitro pŵer tri cham diwydiannol (ee, prif gyflenwad 50Hz/60Hz, awyrofod 400Hz).
Goddefol a Garw: Yn cynnal yr holl gadernid a dim{0}}pŵer-buddiannau sydd eu hangen ar gyfer y cynllun rhes sengl.
Eglurder Gweledol: Mae'r patrwm dirgryniad pâr yn darparu cadarnhad syth, greddfol o'r amlder mesuredig.

Cymwysiadau Cynradd

Paneli Pŵer Diwydiannol ac Is-orsafoedd: Monitro allbwn generadur neu amlder prif gyflenwad mewn amgylcheddau â dirgryniad cynhenid (ee, ger moduron mawr, tyrbinau, neu ar longau).
Amgylcheddau Dirgryniad Uchel: Unrhyw osodiad lle byddai -fesuryddion rhes sengl yn annarllenadwy oherwydd ysgwyd mecanyddol.
Monitro Pŵer Critigol: Lle mae angen dangos amlder gweledol clir, diamwys ar gyfer systemau tri cham.

Cymhariaeth: Rhes Sengl yn erbyn Rhes Ddwbl

Nodwedd	Mesurydd Cyrs Rhes Sengl	Mesurydd Cyrs Rhes Ddwbl
Defnydd Cynradd	AC Sengl-Cam neu Gyffredinol	Tair{0}System AC Cam
Cryfder Allweddol	Symlrwydd, Cost Isel	Imiwnedd i Ddirgryniad Allanol
Darllenadwyedd mewn Amgylcheddau Dirgrynol	Gwael - Gall pob cyrs ymddangos fel pe baent yn dirgrynu	Ardderchog - Mae cyrs gwir amledd yn amlwg yn wahanol
Cysylltiad	-cyfnod sengl (2 wifren)	Dau gam cyflenwad tri-cyfnod (3 gwifren)
Cymhlethdod a Chost	Is	Uwch

Crynodeb: Y Mesurydd Amledd Dwbl yw'r datrysiad gradd diwydiannol ar gyfer monitro amledd gweledol dibynadwy mewn amgylcheddau heriol. Trwy ddefnyddio dyluniad gwahaniaethol, mae'n datrys gwendid mawr y mesurydd rhes sengl, sy'n golygu mai dyma'r dewis a ffefrir ar gyfer dynodi amledd cywir a sefydlog ar baneli sy'n dirgrynu mewn systemau trydanol tri cham.

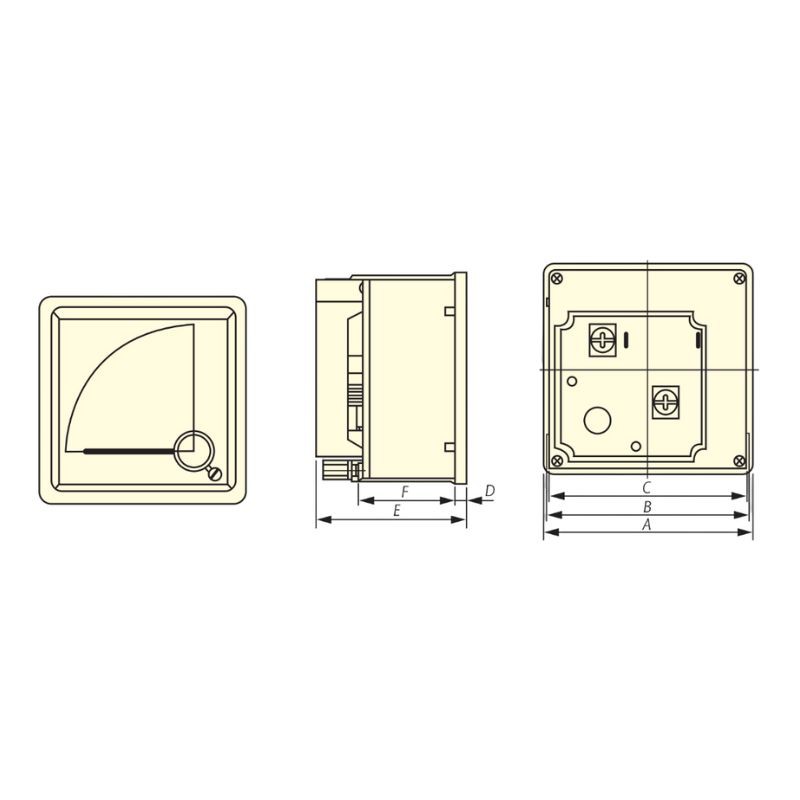

Paramedrau
