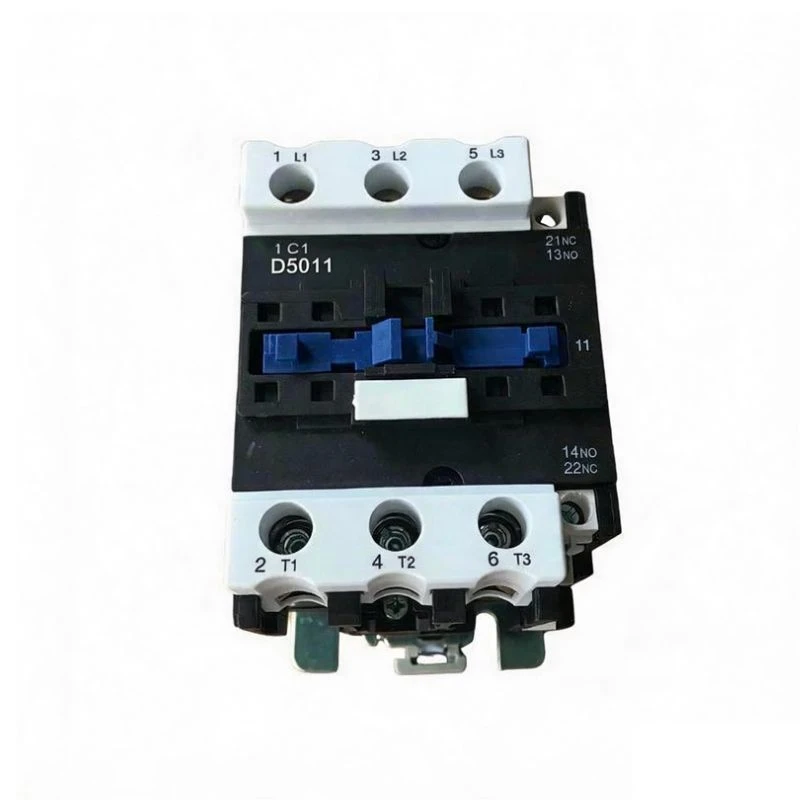

AC Electromagnetig Cyswllt
Cysylltydd electromagnetig AC - Switsh AC a weithredir â choil sy'n gwneud / torri cylchedau (moduron, goleuo, gwresogi). Maes magnetig yn tynnu armature i gysylltiadau agos; gwanwyn yn eu dychwelyd pan i ffwrdd. Mae craidd wedi'i lamineiddio a coil cysgodi yn lleihau hum. Wedi'i ddefnyddio mewn awtomeiddio, HVAC, rheolaeth modur - gwydn, cyflym, y gellir ei reoli o bell.
Disgrifiad
Cynnyrch Trosolwg
Cysylltydd Electromagnetig AC – Mae coil AC-yn gweithredu dyfais newid electrofecanyddol ar gyfer rheoli cylchedau pŵer o bell ac dro ar ôl tro. Yn cael ei ddefnyddio'n eang ar draws cymwysiadau diwydiannol ar gyfer rheoli moduron, goleuo a gwresogi llwythi, mae'n galluogi cerrynt rheoli bach i newid cerrynt llwyth mawr yn ddiogel.
Manylebau Allweddol
|
Paramedr |
Ystod / Disgrifiad Nodweddiadol |
|
Foltedd Inswleiddio Graddedig |
Hyd at 690V AC (50/60Hz) |
|
Cyfredol Gweithredol â Gradd |
9A ~ 800A+ (yn dibynnu ar fodel) |
|
Foltedd Coil |
24V / 110V / 220V / 380V / 400V / 415V AC ar gael |
|
Categori Defnydd |
AC-3 (modur cawell gwiwer yn dechrau/stopio), AC-1 (llwythi gwrthiannol) |
|
Cysylltiadau Ategol |
Cyfuniadau NO/NC (ee, 1NO+1NC, 2NO+2NC) |
|
Bywyd Mecanyddol |
Hyd at 10 miliwn o lawdriniaethau neu fwy |
|
Bywyd Trydanol |
Hyd at 1 miliwn o weithrediadau (AC-3, cyfradd gyfredol) |
Sut Mae'n Gweithio
Pan fydd y coil AC yn llawn egni, mae'n cynhyrchu maes magnetig sy'n denu armature symudol, gan gau'r prif gysylltiadau yn fecanyddol a sefydlu'r gylched. Ar coil de{1}}egni, wedi'i hadeiladu-yn gyfnewid, mae ffynhonnau'n gorfodi'r armature yn ôl, yn agor y cysylltiadau ac yn torri ar draws llif cerrynt. Mae'r craidd magnetig yn cynnwys coiliau adeiladu a chysgodi wedi'u lamineiddio (modrwyau copr) i atal sŵn a dirgryniad a achosir gan AC, gan sicrhau gweithrediad tawel a sefydlog.
Ceisiadau
Mae'r cysylltydd electromagnetig AC hwn yn ddelfrydol ar gyfer ystod eang o gymwysiadau, gan gynnwys:
Awtomeiddio Diwydiannol - Cychwyn / stop modur ar linellau cynhyrchu, rheoli gwregysau cludo
Systemau HVAC - Cywasgydd, ffan, a rheolaeth pwmp
Rheolaeth Modur – Symud ymlaen/cildroi, seren delta yn dechrau
Dosbarthiad Pŵer - Cylchedau goleuo, newid llwyth gwresogi
Canllawiau Dethol
Cyfredol Rated - Dewiswch yn seiliedig ar bŵer llwyth; cyfeiriwch at sgôr AC-3 ar gyfer llwythi modur
Foltedd Coil - Rhaid cyfateb y foltedd cyflenwad rheoli (opsiynau AC 24V ~ 415V)
Cysylltiadau Ategol - Dewiswch ffurfweddiadau NO/NC yn seiliedig ar ofynion rhesymeg rheoli
Math Mowntio - Mowntio rheilffordd DIN safonol neu osod sgriwiau
Amodau Amgylcheddol – Tymheredd -5 gradd ~ +40 gradd , uchder Llai na neu'n hafal i 2000m
Ategolion
Releiau Gorlwytho Thermol - Cyfunwch i ffurfio cychwynwyr magnetig gydag amddiffyniad gorlwytho
Unedau Cyd-gloi Mecanyddol - Ar gyfer bacio contractwyr wrthdroi
Blociau Cyswllt Ategol - Ehangiad modiwlaidd ar gyfer cysylltiadau ychwanegol
Atalyddion Ymchwydd - Amddiffyn cylchedau rheoli rhag coil yn ôl-EMF
Paramedrau
|
Maint Ffrâm |
Cyfredol â Gradd (hy) |
Pŵer Modur (220V) |
Pŵer Modur (380V) |
|
09 |
9A |
2.2kW |
4kW |
|
12 |
12A |
3kW |
5.5kW |
|
18 |
18A |
4kW |
7.5kW |
|
25 |
25A |
5.5kW |
11kW |
|
32 |
32A |
7.5kW |
15kW |
|
40 |
40A |
11kW |
18.5kW |
|
50 |
50A |
15kW |
22kW |
|
65 |
65A |
18.5kW |
30kW |
|
80 |
80A |
22kW |
37kW |
|
95 |
95A |
30kW |
45kW |
Dimensiwn (mm)
|
Model |
Dimensiwn(mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
